◆ my DS 23 : WEBER Carburetor : その 2 : Accelerator Pump.

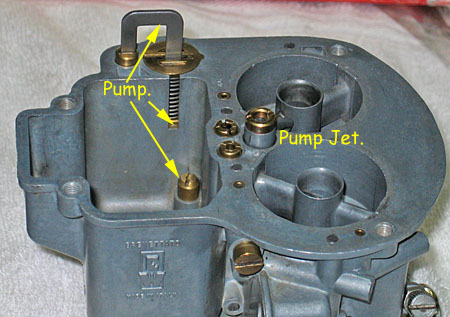

Primary Throttle Spindle (shaft) を抜いてありますので、Pump Control Lever を押しあげる Cam が写っていません。この Shaft が Body を貫通していた孔は、最初から思い込んでいたほどには「偏磨耗」しておらず、走行距離なみでしたので「再組み立て」をする気に益々なりました。
 Throttle を開けた時には一時的に燃料不足気味になりますので、Cam で作動した Pump により Throttle 内に「霧状」に燃料が吹き込まれて、Engine 回転の「ギクシャク感」を無くします。




Chamber 内の Valve には逆止弁 41 があります。 Piston:49 は Gasoline を吸い上げた後に、 Spring: 50 により下がり Pump Jet: 42 より噴霧します。
